Ремонт бритв Philips: мигает красным и не включается

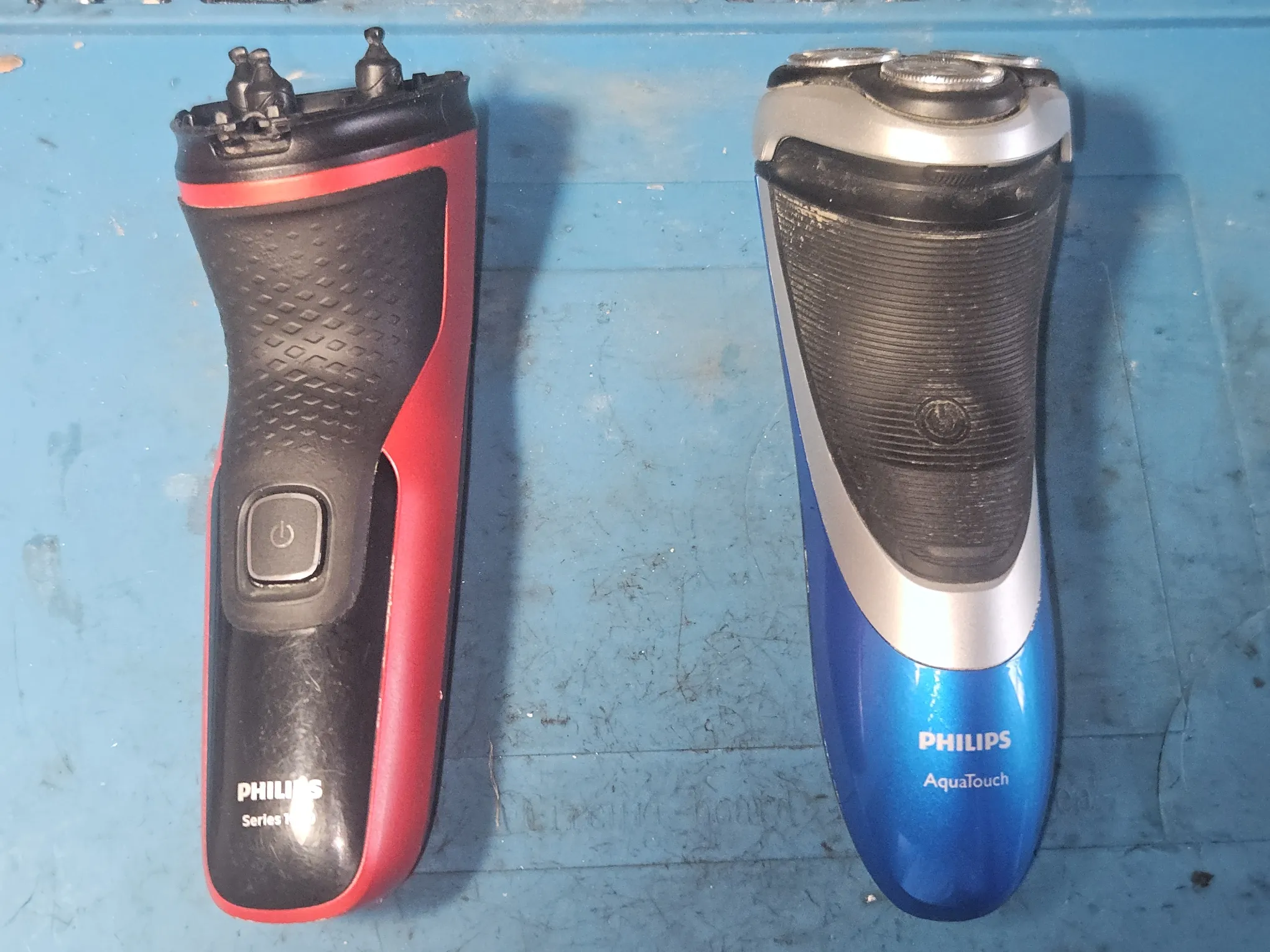

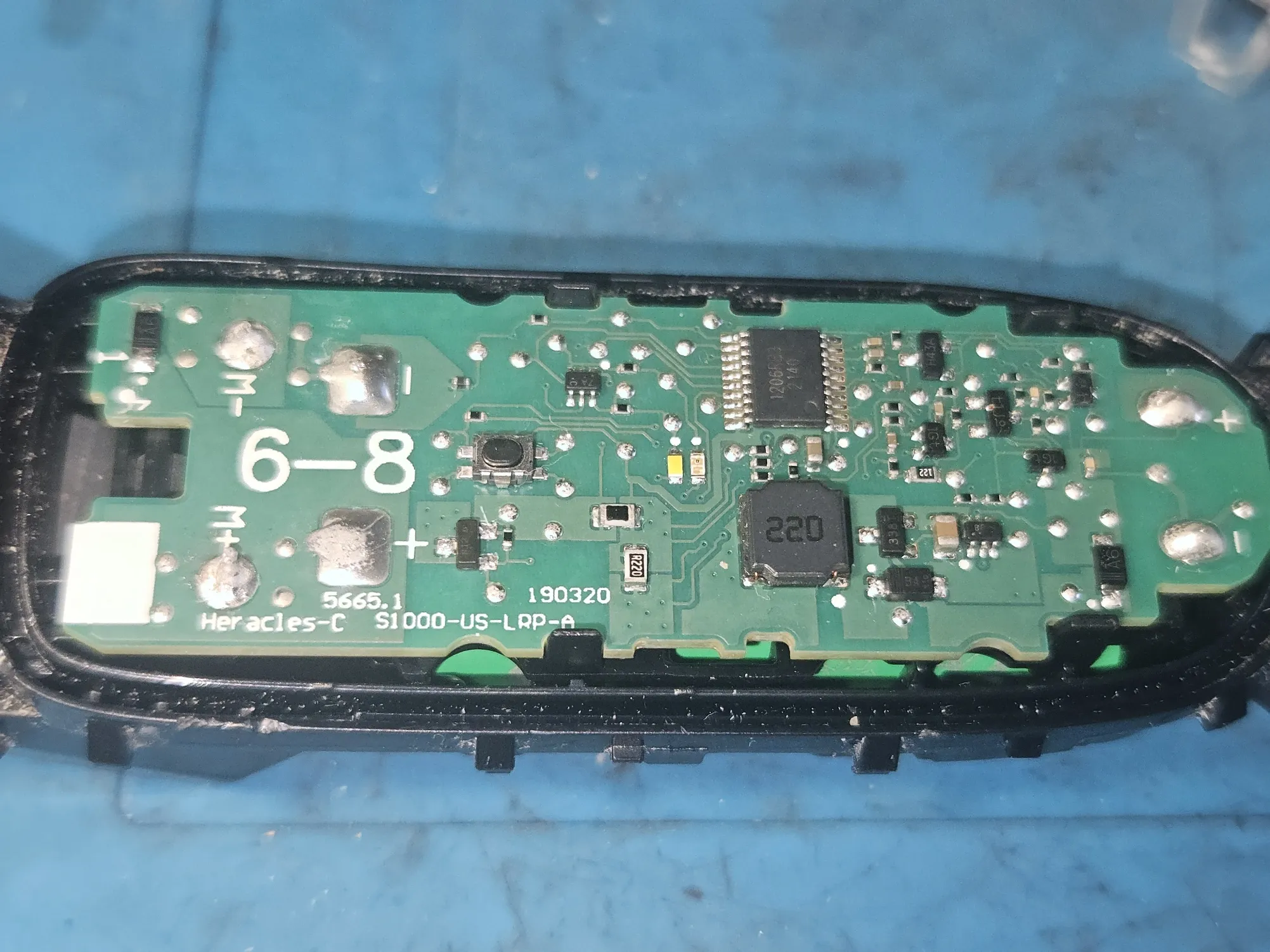

В лабораторию ampex-lab принесли сразу две роторные электробритвы Philips с классическими симптомами отказа: одна ушла в глухую ошибку с миганием индикатора, вторая вообще перестала подавать признаки жизни при нажатии на кнопку. Зачастую с такими симптомами технику списывают, греша на сгоревший мотор или мертвую плату, хотя проблема решается на компонентном уровне. Первый пациент - Philips Series 1000 (модель S1333). Проблема: при нажатии кнопки включения двигатель не стартует, а на корпусе 8 раз мигает красный светодиод. По мануалам это сигнал критического разряда или срабатывания аппаратной защиты по току (клин двигателя). Вскрываем корпус, внутри плата ревизии Heracles-C S1000-US-LRP-1 и двухбаночная Ni-MH сборка (два элемента по 1.2 В последовательно). Начинаем инструментальную диагностику: Замеряем напряжение на самом аккумуляторе - мультиметр показывает 2.48 В. Для никель-металлгидридной химии это нормальное рабочее напряжение, просадки при нажатии кнопки нет, но на клеммах мотора - строгий ноль. Отпаиваем двигатель и подаем питание напрямую с лабораторного блока питания (ЛБП). Мотор бодро стартует, холостой ток в норме, межвиткового замыкания и клина редуктора нет. Проверяем силовую и сигнальную обвязку платы. Здесь управление двигателем реализовано по минусу. Прозваниваем цифровой NPN-транзистор N12 в цепи кнопки, обратный защитный диод Шоттки H6 на клеммах мотора, дроссель повышающего преобразователя на 22 мкГн (маркировка 220) и шестиногую сборку 7A. Коротких замыканий и пробоев нет, падение напряжения на переходе силового ключа - штатные 0.420 В. Исключаем фантомную зарядку. Водонепроницаемые бритвы Philips аппаратно блокируют запуск мотора, если контроллер видит напряжение на разъеме питания (защита от использования в душе с включенным в розетку кабелем). На входных пятаках висит всего 0.021 В - чистые наводки, входные диоды 338T и H43A не текут. Сброс дорожной блокировки (Travel Lock) удержанием кнопки 5 секунд тоже не дает результата. Причина нашлась при детальном осмотре силовой цепи: произошел отрыв никелевой ленты от плюсового контакта аккумулятора до платы. В момент кратковременного разрыва цепи основной микроконтроллер 1206RB3 зафиксировал критическое падение напряжения (Undervoltage) и записал в энергонезависимую память флаг ошибки, заблокировав открытие силового ключа. Особенность логики Philips в том, что даже после восстановления пайки никелевой ленты и подачи штатных 2.5 В ошибка сама не сбрасывается - контроллер продолжает отмаргивать 8 раз красным. Чтобы вывести микросхему из программного лока, после пропайки никелевой шины подаем с ЛБП на разъем зарядки штатные 15 В. Контроллер распознает подключение зарядного устройства, зажигает белый светодиод индикации, берет стартовый ток 80 мА с плавным падением до 15 мА и стирает флаг глубокого разряда. Снимаем внешнее питание - блокировка снята, бритва штатно запускается с кнопки. Второй аппарат из этого же заказа - Philips AquaTouch AT890. Симптом другой: бритва полностью мертвая, не включается, светодиоды молчат. Здесь проблема оказалась в механике управления: из-за попадания влаги под защитный контур окислились контакты тактовой кнопки включения и разрушилась пайка на плате. Выполнили разборку корпуса, механическую и химическую чистку контактной группы, заново пропаяли выводы кнопки и собрали корпус. Оба аппарата полностью восстановлены без дорогостоящей замены плат и аккумуляторов.
